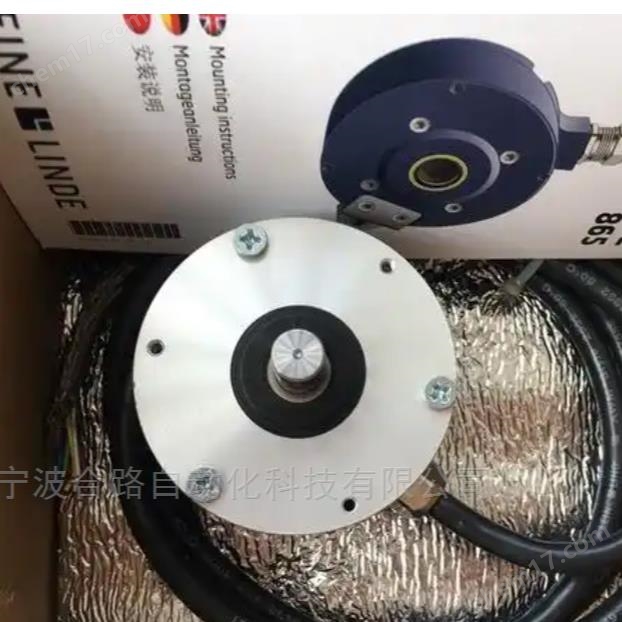

萊納林德1024ppr脈沖編碼器Encoer RSI 593

型號 / 訂貨號：507687-01（RSI 593）

類型：增量式旋轉編碼器（光電掃描）

分辨率：1024 ppr（每轉脈沖數）

電源電壓：9–30 Vdc，極性保護

電流消耗：24 Vdc 時 30 mA（60 mA）

輸出信號：增量式 HTL/RS422（默認 6 通道：S00±、S90±、Sref±；引腳 3–4 橋接為 3 通道）

輸出負載：±20 mA（OUT1）、±40 mA（OUT2）

頻率范圍：0–300 kHz

隔離電壓：1 kV

電纜長度：RS422：1 km（TIA?EIA?422?B）；HTL：50 kHz 時 200 m

商鋪內銷售所有產品均為全新未拆封原廠原裝產品，享受瑞典LEINE+LINDE萊納林德原廠質保及售后服務！

寧波合路主做且價格有優勢的品牌：

HEIDENHAIN海德漢（NUMERIK JENA；RENCO；RSF；ETEL；LTN；ACU-RITE）

LEINE&LINDE萊納林德

AMO艾默

ZIMMER極馬（SOMMER索瑪）

SCHUNK雄克

SUMTAK森泰克

HENGSTLER亨士樂

BD SENSORS博德

GEMU蓋米

G.BEE

WURTH伍爾特

VECTOR維克多

R.STAHL斯塔爾

miniBOOSTER增壓器

Mahr馬爾

COAX考斯克

SCHMERSAL施邁賽

Bihl+Wiedemann必威

EGE

SCHNEIDER施耐德：只做驅動器、電動機保護器、傳感器開關系列產品

寧波合路自動化科技有限公司經營品牌不僅于以上列舉的，我們在德國漢堡設有合資采購公司，其他歐美品牌歡迎詢價訂貨。

訂貨號：507687-01

型號：RSI 593 52 1024 rad cab 1,5m CLS

產品數據：

軸型 / 直徑：空心軸，內徑 52 mm

法蘭類型：夾緊法蘭（61 型）

轉速：12000 rpm

防護等級：外殼 IP67，軸伸 IP66

工作溫度：-40℃～+70℃

存儲溫度：-40℃～+85℃

抗振動：31 g（10–2000 Hz）

抗沖擊：204 g（6 ms）

連接方式：軸向電纜，長度 1.5 m

外殼直徑：68 mm

轉子慣性：0.0020 kg·cm2

工作原理

萊納林德編碼器主要采用?增量式?和?jue dui式?兩種工作原理。增量式編碼器通過輸出周期性電信號并轉換為計數脈沖來測量位移，而jue dui式編碼器則直接輸出與位置對應的wei yi數字碼，無需尋零，精度更高。其核心在于利用光電或磁電掃描技術，將機械位移轉換為電信號，實現高精度的位置和速度反饋。

作用

在于為?運動控制系統?提供?位置和速度反饋?。無論是半閉環控制（如伺服電機內置編碼器）還是全閉環控制（如外置光柵），它都是實現高精度定位、速度調節和系統穩定的關鍵元件，直接影響最終產品的質量和生產效率。主要用于為工業設備提供?精確的位置和速度反饋?，是運動控制系統中實現高精度定位、速度調節和系統穩定的核心元件。

它的核心作用可以概括為：

位置檢測?：實時監測機械部件的精確位置，確保設備按預定軌跡運動。

速度測量?：準確反饋旋轉或直線運動的速度，用于閉環控制。

系統穩定?：通過反饋信號幫助控制系統快速調整，減少誤差，提升整體運行穩定性。

其應用范圍非常廣泛，包括鋼鐵冶金、風力發電、汽車制造、石油天然氣、造紙、起重設備、采礦、工程機械等眾多工業領域。

常見型號：

LEINE&LINDE（萊納林德） XHI 803 86-120 16hs 9-30V 1024 adj cab.g/4pM12 HTL ADS-Online 1075628-01

LEINE&LINDE（萊納林德） 1106871-01 XHI 861 108176-10000 0RA 0ZB 28 RS422x2/6 27S12/ND ../0.00 .. ..

LEINE&LINDE（萊納林德） XHI 862 108956-1024 1073305-05

LEINE&LINDE（萊納林德） XHI 861 900130-2048 804421-02

LEINE&LINDE（萊納林德） 507687-16 RSI 593 52 2048 rad cab 6m CLS

LEINE&LINDE（萊納林德） 578284-03 RSI 593 61 2048 rad cab 1.5m PPS

LEINE&LINDE（萊納林德） 1181861-01 XHI 861138456-1024 0RA 0ZB 28 HCHTL/6 9ZK16/BI M20:D08-11/0.00 PRSS ..

LEINE&LINDE（萊納林德） XHI 862940000 Part no: 1190865-01

LEINE&LINDE（萊納林德） 596582-02 RHI 503 59 2048 rad 8pM12 HTL

LEINE&LINDE（萊納林德） XHI 801 86-120 16hs 9-30V 2048 adj 12pM23 RS422 1041062-01

LEINE&LINDE（萊納林德） 1314062-02 XHI 830 900010-360 1GB 1DA 79B HTL/4 3LS15/4t ../0.00 ..

LEINE&LINDE（萊納林德） XHI 862 209426-2048 807159-01

LEINE&LINDE（萊納林德） XHI 862 228127-2048 0RB 1AB 28 HCHTL/6 27S12/NE ../0.00 OVP A0 818456-02

LEINE&LINDE（萊納林德） XHI 861108956 Part no: 750729-47

LEINE&LINDE（萊納林德） XHI 8610b7456 Part no: 1341038-01

LEINE&LINDE（萊納林德） XHI 862 108116-2500 0RB 1AB 07 TTLx2/6 27S12/ND ../0.00 .. .. 1080185-01

LEINE&LINDE（萊納林德） XHI 861 900136-2048 1109718-01

LEINE&LINDE（萊納林德） 750729-18 XHI 861 108956-2048 0RA 0ZB 28 HCHTL/6 01/NN M20:D08-11/1.00 .. ..

LEINE&LINDE（萊納林德） 833700-04 XHI 862 008356-10000 0RB 1AB 28 HCHTLx2/6 01/NN M20:D08-11/1.50 .. ..

LEINE&LINDE（萊納林德） XHI 862 108166-1024 0RB 1AB 28 HTL/6 27S12/ND ../0.00 .. .. 1136970-01

LEINE&LINDE（萊納林德） XHI 861 108556-300 0RA 0ZB 28 HCHTLx2/6 7ZK08/NH M20:D11-14/0.00 .. .. 750724-03

LEINE&LINDE（萊納林德） 534714-03 RSI 503 51 2048 rad cab 1,5m TTL

LEINE&LINDE編碼器 XHI 861900220-脈沖數1024 ID:729798-01

寧波合路自動化科技有限公司：

—瑞典LEINE+LINDE萊納林德全系列產品技術選型+現貨庫存銷售+檢測，維修服務商—。

寧波合路自動化科技有限公司提供LEINE+LINDE（萊納林德）各系列產品庫存現.貨供應服務：常用型號的電機伺服旋轉編碼器，角度編碼器圓光柵，位移光柵尺長度計，掃描讀數頭，環形磁鼓圓光柵和信號電纜等都有庫存。另外，我們可免費提供德國HAIDENHEIN海德漢全系產品售前技術協助選型咨詢，產品檢測以及維修保養服務，上門安裝與調試（視情況需另外收費），提供免費電話指導安裝與技術參數咨詢等服務，隨時歡迎您來溝通交流。

關于產品：

瑞典LEINE+LINDE萊納林德全-新原-裝，未拆封。

關于售后：

原-廠質量-保-證一年，提供選型+銷售+安裝指導+檢測維修服務。

關于發貨：

款到發貨，順豐包郵。

寧波合路所銷售的瑞典萊納林德LEINE+LINDE常用型號都會有庫存現貨，價格優勢，選型，銷售，安裝指導，售后檢測維修服務商。我們公司常年備有現貨庫存，隨時隨地能滿足客戶需求，為客戶解決停機停產困擾，LEINE+LINDE萊納林德選型+銷售+安裝指導+售后檢測維修貼身管家式服務商。
