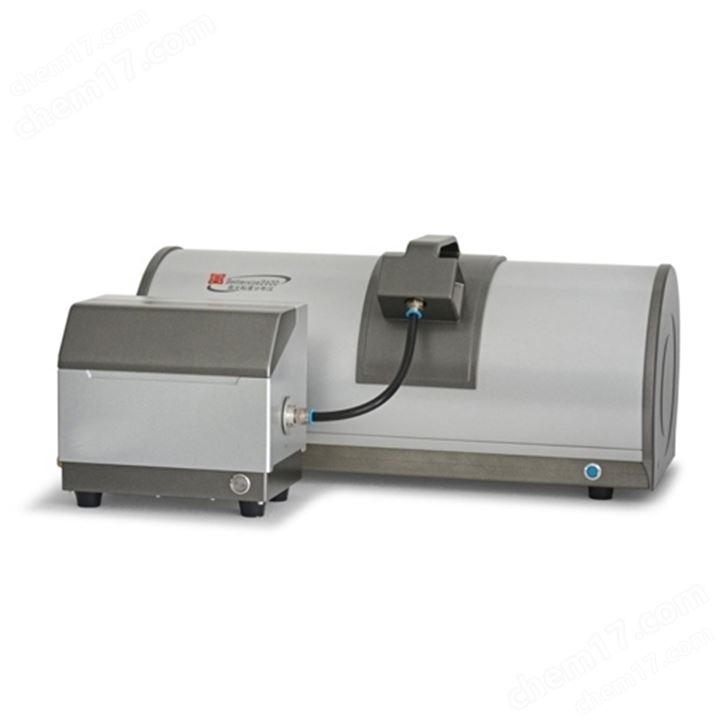

關于Bettersize2600激光粒度分析儀（干法）的技術解析

副標題： 高效分散、全自動、寬量程的干粉粒度分析專家

發布日期： 2024年1月22日
作者： 森德儀器 應用技術部
儀器類別： 分析儀器 / 粉體物理特性測試設備
閱讀時間： 約7分鐘
關鍵詞： 激光粒度儀、干法測量、粉體粒度分布、干粉分散、顆粒表征、比表面積、丹東百特、森德儀器

摘要
本文系統解析丹東百特Bettersize2600激光粒度分析儀（干法）的核心技術原理、自動化操作與應用性能。該儀器采用空氣動力學分散原理，集成高精度干法分散系統、傅里葉-米氏散射光能探測與反演算法，實現了對干燥粉末、顆粒物料從亞微米到毫米級的快速、準確、重復性優異的粒度分布分析。文章將重點闡述其全自動智能進樣、防堵塞噴射分散、寬范圍測量能力以及全面的數據報告功能，并展示其在水泥、礦產、化工、制藥、電池材料等行業的粉體質量控制與工藝優化中的關鍵作用。

一、產品概述與核心定位

Bettersize2600激光粒度分析儀（干法）是一款專注于干粉樣品直接、快速分析的智能化粒度表征設備。其核心定位是解決工業生產與研發中粉體粒度在線前處理繁瑣、濕法測量不適用（如遇水溶解、反應或需保持干燥狀態） 等難題，提供一套高效、穩定、全自動的干粉粒度質量監控方案。

核心設計理念：

• 真干法，真分散： 采用高速文丘里噴射分散技術，通過壓縮空氣的剪切力和顆粒間、顆粒與腔壁的碰撞實現干粉團聚體的有效解聚，確保測量的是原生顆粒尺寸。

• 全自動，高效率： 從自動進樣、智能分散壓力調節、測量到自動清洗，全程一鍵操作，極大提升了檢測效率與一致性，減少了人為誤差。

• 寬量程，高精度： 測量范圍覆蓋0.02-2600μm，單次測量即可捕捉從細粉到粗顆粒的完整分布。采用前向、側向、后向多角度光電探測器陣列，結合米氏散射理論，確保全量程精度。

• 數據豐富，報告專業： 除粒度分布曲線和報表外，還可提供體積比表面積、數量平均徑等多種統計參數，并生成符合GMP/ISO規范的測試報告。

二、核心技術特點與性能解析

2.1 高效智能的干法分散與進樣系統

• 智能文丘里噴射分散器： 核心分散部件。通過可調節的壓縮空氣，在文丘里管喉部產生高速氣流，將粉體樣品吸入并充分加速、碰撞、分散。壓力可根據樣品特性（如硬度、粘性）在軟件中智能設置或手動優化，以達到佳分散效果且不破碎顆粒。

• 全自動樣品輸送與計量： 采用精密螺桿進樣器或振動進樣器，實現連續、穩定、可控的少量樣品輸送，確保測量代表性并防止堵塞。

• 自適應防堵塞設計： 分散腔體與光路系統采用防粘附材料和特殊結構設計，配合自動反吹清洗功能，有效應對高粘性、易附著樣品，保證長時間連續運行的穩定性。

2.2 高精度光學測量系統

• 傅里葉光學透鏡組： 采用經典的傅里葉變換光路結構，平行光路設計使儀器對焦深度大，對樣品濃度波動不敏感，測量穩定性高。

• 全角度光電探測器陣列： 配備多達近百個環形硅光電探測器，從近前向小角度到后向大角度全覆蓋，能夠精確捕捉不同大小顆粒產生的散射光信號，為寬量程、高分辨率的數據反演奠定基礎。

• 米氏散射理論應用： 采用基于米氏散射理論的數學模型進行數據反演，充分考慮了顆粒的折射率和吸收率，對不同材質的粉體測量準確性遠優于僅適用大顆粒的夫瑯禾費近似理論。

2.3 智能化操作與數據分析軟件

• 一鍵式全自動測量： 軟件集成方法設置、測量、清洗、報告打印全流程。用戶選擇預設方法或新建方法后，點擊開始即可自動完成。

• 智能診斷與參數優化： 實時顯示光能分布曲線和壓力狀態，輔助判斷分散效果和儀器狀態。提供參數優化向?qū)?，幫助用戶快速建立新樣品方法?/p>

• 豐富的數據呈現與導出： 提供粒度分布曲線（累積分布、頻率分布）、表格（D10， D50, D90， 跨度等）、體積比表面積等多種數據格式。支持報告模板自定義，數據可輕松導出至Excel等第三方軟件。

三、應用場景與解決方案

Bettersize2600干法激光粒度儀適用于所有需要了解干燥粉體粒度分布以控制產品質量和工藝的行業。

3.1 主要應用領域

• 建筑材料（水泥、陶瓷、耐火材料）

• 應用場景： 水泥生料/熟料粉、礦粉、石英粉、氧化鋁粉、陶瓷釉料等的粒度控制。

• 解決方案： 干法直接測量，無需制備懸浮液，快速反饋磨機效率與分級效果。穩定的測量為生料配比和產品性能提供關鍵數據。

• 礦產與金屬粉末

• 應用場景： 鐵礦粉、煤粉、石墨粉、金屬粉末（如銅粉、鐵粉、鈦粉）、研磨粉體的粒度分析。

• 解決方案： 寬量程適合從微細礦物粉到較粗的金屬粉末；強勁的分散能力可解聚因靜電或范德華力形成的軟團聚。

• 化工與顏料

• 應用場景： 塑料母粒、填料（碳酸鈣、滑石粉）、染料、顏料、催化劑粉體的粒度檢測。

• 技術要求： 對有機、無機等多種材質粉體均能準確測量；避免溶劑對樣品的溶解或改性。

• 制藥與食品

• 應用場景： 原料藥粉、輔料（如乳糖、微晶纖維素）、噴霧干燥奶粉、淀粉、調味品的粒度分析。

• 技術要求： 符合數據完整性要求；測量快速，適合中間體快速放行；少量取樣，節約成本。

• 新能源材料

• 應用場景： 鋰電池正負極材料（磷酸鐵鋰、三元材料、石墨）、隔膜涂層粉末、光伏材料（硅粉）的粒度與分布寬度控制。

• 技術要求： 對細粉（D50 < 10μm）的測量重復性好；分布寬度（Span值）是關鍵指標。

3.2 典型案例分析

• 案例：鋰電池正極材料生產中的在線粒度質量控制

• 挑戰： 磷酸鐵鋰等正極材料的粒度分布（尤其是D50和D90）直接影響電池的壓實密度、倍率性能和循環壽命。傳統濕法測量使用有機溶劑（如乙醇），存在安全風險、溶劑殘留影響樣品及測量速度慢等問題，無法滿足生產線快速反饋的需求。

• 解決方案： 在產線QC實驗室部署B(yǎng)ettersize2600干法激光粒度儀。將燒結后經過氣流粉碎的物料直接取樣，放入儀器。采用預設的優化分散壓力，一鍵啟動，約1-2分鐘即可獲得完整的粒度分布報告。

• 成效： 實現了分鐘級的快速檢測，數據及時指導粉碎和分級工藝參數的調整。避免了溶劑使用帶來的成本和風險。儀器優異的重現性確保了不同批次產品質量的高度一致性，為提升電池性能提供了關鍵保障。

四、操作、維護與注意事項

4.1 標準操作流程簡述

1. 開機準備： 打開電源、氣源（潔凈干燥壓縮空氣），啟動軟件，儀器自檢。

2. 樣品準備： 取少量（通常<1克）有代表性的干燥粉末樣品。

3. 方法設置/選擇： 在軟件中選擇對應樣品的已存方法，或設置新的分散壓力、測量時間等參數。

4. 背景測量： 在空載狀態下測量背景值。

5. 進樣測量： 將樣品倒入進樣漏斗，點擊“開始”。儀器自動完成進樣、分散、測量、數據記錄。

6. 自動清洗： 測量結束后，儀器自動用壓縮空氣清洗分散管路和測量區，準備下一次測量。

7. 報告查看與輸出： 分析數據，打印或?qū)С鰣蟾妗?/p>

4.2 日常維護要點

• 每日： 檢查氣源壓力及干燥過濾器，清空廢料收集容器，清潔進樣漏斗和外部。

• 每周/根據使用頻率： 檢查并清潔分散腔的觀察窗；檢查進樣螺桿或振動喂料器是否清潔。

• 定期： 使用標準樣品（如標準乳膠球或認證標準物質）進行儀器性能驗證。根據情況，拆卸并清洗分散噴嘴和文丘里管。

• 光學系統： 保持光學窗口清潔，避免直接用手觸摸。

4.3 關鍵注意事項

• 樣品狀態： 樣品必須充分干燥。微量水分可能導致嚴重團聚，影響分散和測量結果。

• 分散壓力優化： 分散壓力是干法測量的關鍵參數。壓力不足會導致團聚體未打開，結果偏粗；壓力過大可能破碎脆性顆粒，結果偏細。需對不同樣品進行壓力優化。

• 取樣代表性： 粉末樣品易分層，取樣時必須保證其能代表整批物料的粒度狀況。

• 安全操作： 使用壓縮空氣時注意安全；測量某些有毒或刺激性粉塵時，應在通風櫥或連接外部除塵裝置旁操作。

五、附錄與參考資料

相關標準

該儀器的測試方法符合或兼容以下新國內外標準：

• GB/T 19077-2016《粒度分析 激光衍射法》：中國激光衍射法粒度分析的基礎國家標準，等同采用ISO 13320:2009。

• ISO 13320:2020《Particle size analysis — Laser diffraction methods》：國際標準化組織發布的新激光衍射法粒度分析標準，是方法建立與驗證的依據。

• GB/T 26645.1-2022《粒度分析 液體分散相中顆粒的物理特性 第1部分：超聲衰減法》 （注：此為相關粒度分析標準體系的一部分）。

• ASTM E1458-12(2021)《Standard Test Method for Calibration Verification of Laser Diffraction Particle Sizing Instruments Using Photomask Reticles》：美國材料與試驗協會關于使用光掩模標線片校準驗證激光衍射粒度儀的標準方法。

• USP <429>《Light Diffraction Measurement of Particle Size》：美國藥典中關于光衍射法測量粒度的章節，是藥品研發與質量控制的重要指南。
