日本春日KASUGA防爆型靜電消除器PAS-701S/CSR系列的應用
在危險環境中產生的靜電造成的障礙物和災難，不僅是財產損失，還對人體有害。在處理易燃和爆炸物的工作場所和生產過程中，安全的靜電對抗措施對于保持產品質量、防止火災和爆炸至關重要。該裝置通過危險環境過程中產生的靜電安全放電對空氣進行電離，并中和斷電帶電物體的電荷。該裝置采用了基于工廠電氣設備防爆指南的“特殊防爆結構"。此外，電源內置保護電路用于檢測異常。

（日本已獲得中國防爆試驗）

特色

這是一種交流離子生成方法。
由于這是一種通過電暈放電的去電方法，可以在不接觸帶電物體的情況下放電。
電極去除電極是一種全新的電極結構，采用陶瓷介質元件進行電容耦合。
電極去除電極由耐化學材料制成（如甲苯）。
電源內置保護電路，可檢測電極和高壓線的異常放電，檢測異常輸出電壓異常，停止設備，并用燈鈴發出報警器。

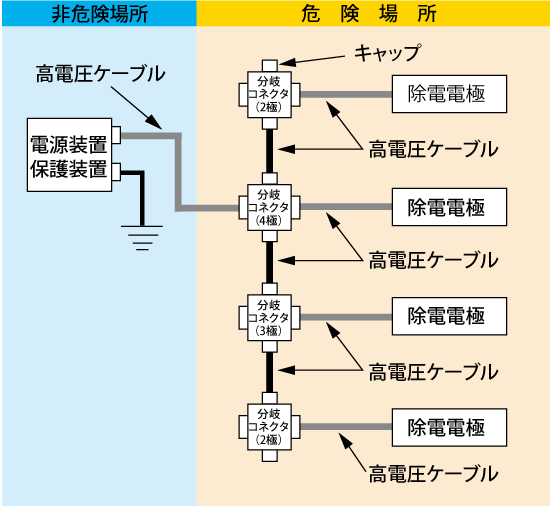

每個電源最多可使用4個電極拔除電極和4個分支連接器。此外，高壓電纜，包括斷電電極引線，必須在31米范圍內。

關于特殊的防爆結構。

該結構已被公共機構確認，能防止爆炸氣體點燃，而非防爆結構，如本質安全結構、耐壓結構、油口、內部壓力和安全性提升。

● 爆炸等級：1 ● 點火等級：G4 ● 防爆電氣設備的標準環境條件為海拔1000米以下。

規格

電源

模型	PAS-701S
額定輸出電壓	AC7kV（額定負載）
載重能力	3臺CSR-2600P，長度31米高壓電纜，1臺CSR-150P，最小長度31米，以及一根6.5米電纜，高壓電纜長度
輸出短路電流	5.2mA
保護電路	異常放電引起的報警和輸出電壓波動引起的報警電路
輸入電源	AC100V（110V、200V、220V可切換為抽頭）
頻率	60Hz（50Hz 內部切換）
功耗	約50VA
環境	溫度0~40°C，濕度35~75%相對濕度（非冷凝）
絕緣類型	E型
安裝地點	非危險區域的安裝

電極

模型	企業社會責任
離子生成方法	交流電暈放電類型
施加電壓	AC7kV
電極去除電極長度	150~2600毫米（CSR-150P~CSR-2600P）可在上述范圍內以50毫米為單位制造
有效斷電電流	0.4 μA/cm或更高（安裝距離20毫米，電荷電位-5 kV）
去電極安裝距離	20~100毫米（安裝距離在上述范圍內，請在斷電后測量并確定電位）
環境	溫度0~40°C，濕度35~75%相對濕度（非冷凝）
安裝地點	危險地點安裝

分支連接器

模型	SD-4
類型	2極、3極、4極
連接方法	金屬連接器方法
施加電壓	AC7kV
環境	溫度0~40°C，濕度35~75%相對濕度（非冷凝）
安裝地點	危險地點安裝

電極移除電極的規格

*電極長度以50毫米為單位制造。
*電極移除電極僅兼容相同長度的組合。

電極移除電極數量及分支連接器的組合表。

CSR-150P~CSR-2000P

CSR-2050P~CSR-2600P

*上述組合為通過測試產品的規格范圍。其他組合不可行。
