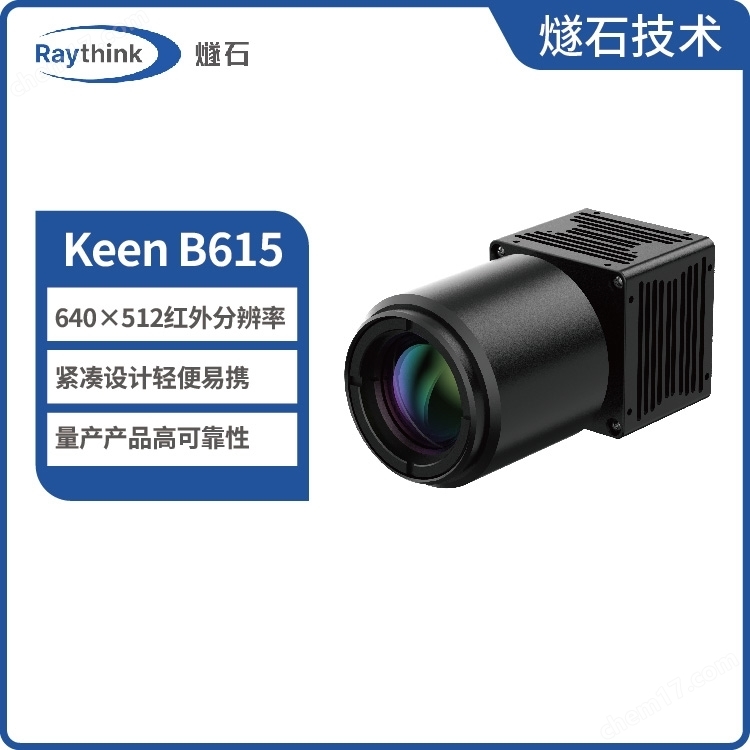

隨著5G、數據中心和高速光通信的快速發展，光纖通信器件(如激光器、光放大器、波分復用器、硅光芯片等)正朝著高集成度、高功率密度方向演進。器件在工作過程中產生的局部溫升不僅影響光學性能穩定性，還可能引發熱失效甚至長久損壞。因此，對器件表面及內部熱分布進行非接觸、高精度、實時監測，成為研發與可靠性驗證的關鍵環節。熱成像短波相機(SWIR熱像儀)憑借其獨特優勢，在這一領域展現出關鍵的作用。
傳統中長波紅外熱像儀(如8–14μm)雖適用于常溫物體測溫，但難以穿透玻璃或石英封裝材料，而多數光纖器件采用透明或半透明外殼。相比之下，短波紅外(通常指0.9–1.7μm)對硅、玻璃、光纖等材料具有良好的穿透性，配合InGaAs傳感器的高靈敏度，熱成像短波相機可在不拆解封裝的前提下，直接觀測芯片級熱源分布。例如，在DFB激光器工作時，可清晰捕捉有源區微米級熱點，識別電流擁擠或散熱不良區域。
此外，熱成像短波相機具備高空間分辨率(可達15μm)和高幀率(數百Hz)，能夠動態記錄器件在啟停、調制或過載過程中的瞬態熱行為。結合黑體定標與發射率校正算法，其測溫精度可達±1℃以內，滿足精密熱管理需求。在硅光集成芯片測試中，該技術還能與電學信號同步觸發，實現“電-熱-光”多物理場關聯分析。
實際應用中，工程師通過熱分布圖優化散熱結構設計(如熱沉布局、焊料空洞控制)，驗證封裝工藝一致性，并為熱仿真模型提供實測邊界條件。在量產階段，還可用于快速篩選異常器件，提升良品率。
綜上所述，熱成像短波相機突破了傳統測溫手段的局限，為光纖通信器件提供了高效、精準、非侵入式的熱分析解決方案，是推動光電子器件向更高性能與可靠性發展的關鍵技術支撐。
