在高壓電氣設備（如電力變壓器、GIS組合電器、高壓電纜、電機等）的出廠試驗、型式試驗及重要工程的交接試驗中，常規的工頻耐壓試驗?zāi)軌蛴行Э己嗽O(shè)備絕緣的短期電氣強度，但難以發現某些潛在的、微弱的局部放電（PD）缺陷。局部放電是絕緣內部或表面局部區域發生的非貫穿性放電，它雖然能量微弱，但長期存在會逐步侵蝕絕緣，最終可能導致絕緣擊穿。無局放耐壓試驗裝置，便是將高電壓耐壓試驗與高靈敏度局部放電檢測相結合的一體化測試系統。它能在施加規定試驗電壓的同時，實時監測試品是否產生局部放電及其放電量大小，從而在更高標準上驗證設備絕緣的純凈度與長期運行可靠性。對于高壓設備制造商、第三方檢測機構、重點電力工程項目以及用戶的質量驗收部門而言，配置一套性能穩定、檢測靈敏、符合標準要求的無局放耐壓試驗裝置，是提升產品品質、確保關鍵設備入網安全的重要手段。武漢特高壓電力科技有限公司在高壓試驗與檢測設備領域持續研發，其無局放耐壓試驗裝置為部分用戶的絕緣性能深度驗證提供了解決方案。

產品技術聚焦：高壓發生與微弱信號檢測的集成

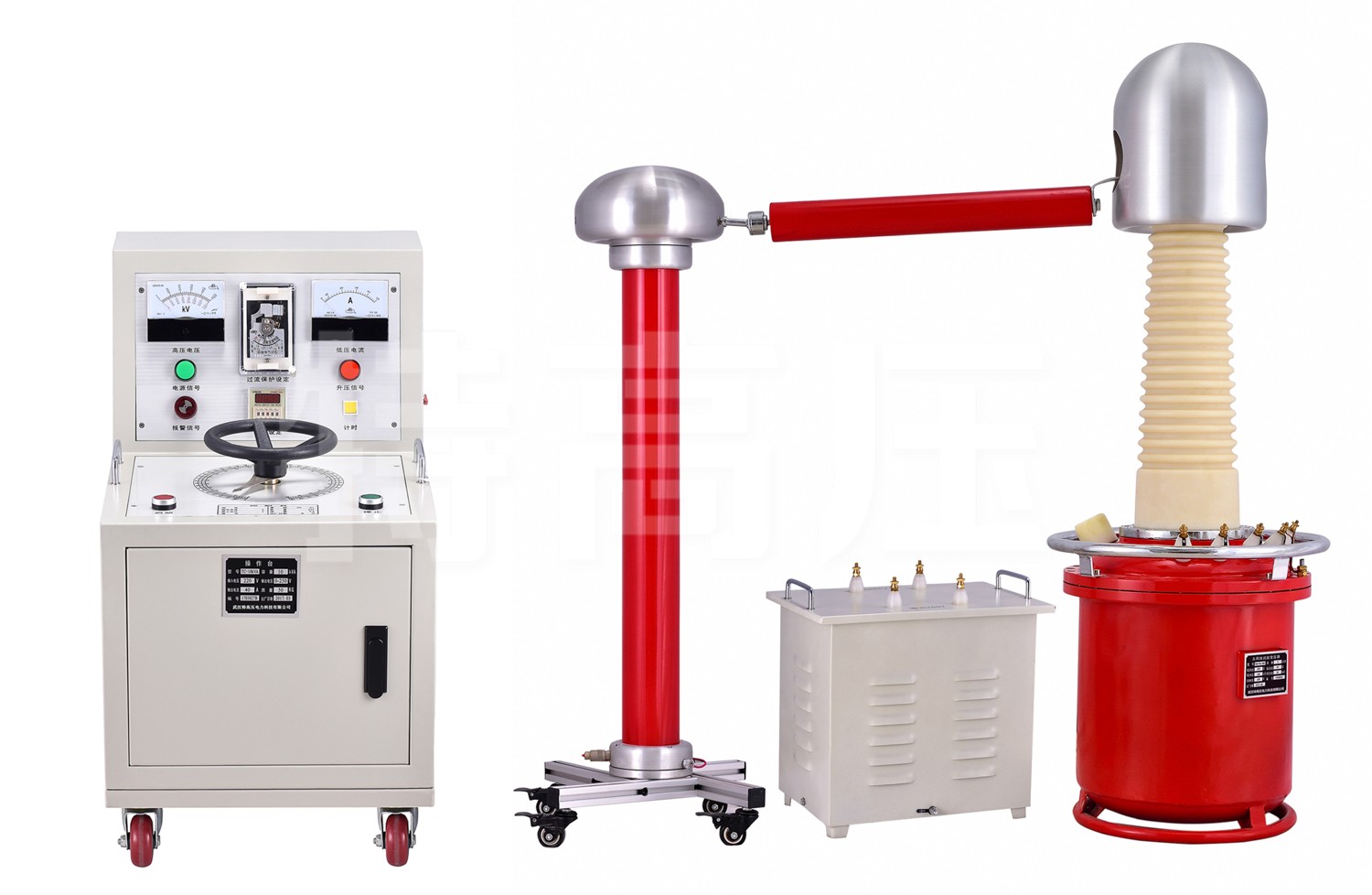

武漢特高壓電力科技有限公司提供的無局放耐壓試驗裝置，通常是一套集成了無局放試驗變壓器、耦合電容器、局部放電檢測儀、控制臺及屏蔽系統等的完整測試系統。其設計核心在于實現高壓環境下的極低背景干擾與高靈敏度局放信號提取。

該系統的技術特點通常體現在以下幾個方面：首先，無局放高壓源，系統的核心——試驗變壓器及其配套的調壓器、保護電阻等，均采用特殊設計與工藝，旨在將設備自身在額定電壓下的局部放電量控制在極低水平（如≤5pC或更低），確保背景干擾遠低于被測對象的允許放電量，為準確測量創造條件。其次，高靈敏度局放檢測單元，系統配備專用的局部放電檢測儀，采用脈沖電流法（IEC 60270標準）等主流檢測原理。該單元具有高增益、寬頻帶的放大電路和高速A/D采集，能夠檢測到皮庫侖（pC）級別的微弱放電脈沖，并具備頻帶選擇、干擾識別與抑制功能。再次，完整的屏蔽與接地系統，為了抑制現場空間電磁干擾，系統通常配備金屬屏蔽室或可移動屏蔽帳篷，并對所有設備實施單點接地，構建一個“電磁潔凈"的測試環境，這是實現有效無局放測試的關鍵前提。此外，自動化控制與數據管理，系統控制臺可編程控制升壓過程（如勻速升壓、分段耐壓），自動記錄試驗電壓、時間、局放信號，并實時顯示局放圖譜（如φ-Q-N圖譜、PRPD圖譜），部分系統支持自動生成符合標準的試驗報告。

案例實證：在制造與關鍵驗收中的應用

無局放耐壓試驗是評判高壓設備絕緣制造工藝與長期運行潛力的高標準試驗。以下是武漢特高壓無局放耐壓試驗裝置在兩個典型場景中的應用實例。

案例一：220kV電力變壓器的出廠絕緣考核試驗某大型變壓器制造廠為一批出口的220kV電力變壓器進行出廠試驗。在完成常規的絕緣電阻、變比、直流電阻等試驗后，需按照技術協議要求進行無局放耐壓試驗。試驗在廠內專用屏蔽試驗大廳進行。試驗人員使用武漢特高壓的無局放耐壓試驗裝置，按照標準程序連接試品、耦合電容及檢測阻抗。系統升壓至1.5倍額定相電壓進行長時間耐壓，同時局部放電檢測儀持續監測。在整個耐壓過程中，監測屏幕上的局放圖譜顯示，所有相繞組的視在放電量均穩定低于合同規定的10pC限值，且未出現放電量增長趨勢。試驗報告記錄了完整的電壓-時間曲線和局放量數據，證實該批變壓器絕緣性能優良，滿足高標準要求。該廠質檢部門負責人表示，這套系統背景干擾低，檢測穩定，為產品的絕緣質量提供了有力的數據證明，增強了客戶信心。

案例二：110kV GIS（氣體絕緣開關設備）擴建間隔的現場交接試驗某變電站進行GIS設備擴建，新安裝的110kV GIS間隔在投運前需進行現場交流耐壓及局部放電聯合試驗。由于現場電磁環境復雜，試驗團隊使用了武漢特高壓提供的車載式無局放耐壓試驗裝置，并搭建了臨時屏蔽帳篷。試驗采用變頻電源以適應GIS的試驗頻率要求。在逐步升壓至交接試驗標準電壓并保持規定時間的過程中，局放檢測單元實時監測。試驗結果顯示，耐壓過程順利通過，且在整個試驗電壓下，檢測到的局放信號幅值均遠低于標準要求的5pC，圖譜顯示為典型的環境噪聲，未發現由GIS內部缺陷引起的特征放電。此次試驗成功驗證了新安裝GIS間隔的絕緣安裝質量?，F(xiàn)場試驗負責人反饋，該套移動式裝置集成度高，屏蔽措施有效，在變電站現場成功實施了無局放試驗，為設備安全投運提供了關鍵依據。

企業支撐：專注于高標準測試系統的集成與驗證

武漢特高壓電力科技有限公司在高電壓、弱信號檢測系統集成領域的實踐，為其無局放耐壓試驗裝置的整體性能提供了基礎。公司關注此類系統從無局放高壓源設計、微弱信號檢測鏈優化到整體電磁兼容（EMC）設計的系統性工程。其無局放試驗裝置中的關鍵部件，如試驗變壓器、耦合裝置、檢測單元等，均經過嚴格的選型與匹配測試，確保系統整體背景干擾水平滿足高標準測試要求。整套系統在出廠前需在標準屏蔽環境下進行整體聯調與性能驗證，使用標準局放發生器校準檢測靈敏度，并模擬實際測試流程。公司所遵循的涵蓋設計、集成、調試的質量管理流程，以及其相關系統依據國家標準或行業規范進行的整體性能測試，是其對產品核心功能——即在高壓下實現低背景干擾與高靈敏度局放檢測——進行系統性控制與驗證的體現。

除了提供標準化的測試系統，公司也提供基礎的應用方案支持。其技術資料包含不同試品（變壓器、GIS、電纜等）的典型測試接線方案、現場屏蔽搭建指南、干擾排查方法以及試驗報告解讀要點，對于用戶在實施無局放試驗中遇到的環境搭建、干擾識別等問題，能提供基礎的技術支持，旨在幫助用戶更好地開展此項高標準試驗。

結語

無局放耐壓試驗是對高壓電氣設備絕緣質量進行深度評價的高標準方法。一套適用的無局放耐壓試驗裝置，不僅需要提供穩定、純凈的高壓輸出，更需要集成高靈敏度的局放檢測能力和有效的抗干擾措施。在選擇此類裝置時，其整體背景放電水平、局放檢測靈敏度與頻帶、系統的集成度與便攜性（對于現場試驗）、是否符合相關國際國內標準（如IEC 60270, GB/T 7354），以及供應商的系統集成與技術支持能力，是需要重點評估的方面。武漢特高壓電力科技有限公司通過其無局放耐壓試驗裝置，在變壓器出廠試驗與GIS現場交接試驗等場景中的具體應用，展現了其在該類絕緣測試系統領域的產品集成與技術服務能力。對于有高標準絕緣檢測需求的設備制造商、檢測中心及重大工程項目單位而言，在市場上綜合考察不同廠家無局放試驗裝置的技術指標、系統配置與案例經驗，是進行設備選型與采購決策的重要參考。
