前 言：

鋼筋銹蝕是影響鋼筋混凝土結構耐久性的一個主要原因。近年來，許多國家因鋼筋銹蝕而引起的工程損壞事例不斷發(fā)生，由此帶來的經(jīng)濟損失也不斷增加?；炷林新入x子的存在是造成鋼筋銹蝕的主要原因之一，而氯離子的侵蝕又是引發(fā)鋼筋銹蝕的最主要原因?；炷林饕伤?、砂石、混凝土攪拌用水和混凝土外加劑構成，混凝土外加劑中所含的氯離子是混凝土中氯離子的一個主要來源，因此，對混凝土外加劑中的氯離子的檢測顯得很有意義。

2025年10月31日，根據(jù)國家標準化管理委員會發(fā)布的2025年第29號公告，國家標準GB/T 8076-2025《混凝土外加劑》即日發(fā)布并于2026年8月1日正式實施。發(fā)布的GB/T 8076-2025代替GB/T 8076-2008《混凝土外加劑》中規(guī)定，氯離子含量測定按照GB/T 8076-2025規(guī)定的離子色譜法進行測定。企業(yè)自檢時，也可采用規(guī)定的電位滴定法。但采用電位滴定法時由于氯化銀穩(wěn)定性差，銀（氯）電極本身結構穩(wěn)定性差，受環(huán)境因素干擾較大，造成測定結果重復性較差。另外，多數(shù)混凝土外加劑都是有機大分子化合物或含有有機大分子化合物，在用電位滴定法測定時，這些有機物會形成共軛酸堿體系，干擾終點。而且，電極長期處于有機環(huán)境中，會使有機物附著在電極表面，引起電極鈍化，使得終點延遲。以上因素都使得采用電位滴定法測定氯離子存在較大誤差，尤其是在測定低含量氯離子時，結果重現(xiàn)性更差，可信度更低。

本文利用皖儀離子色譜儀，通過陰離子交換色譜柱皖儀諾譜HS-5A-P2，使待測離子和其他離子分離，建立了一種針對混凝土外加劑的高靈敏度、高精密度、快速準確的氯離子分析方法。

關鍵詞：離子色譜；混凝土外加劑；氯離子。

1.實驗方法

1.1 儀器配置

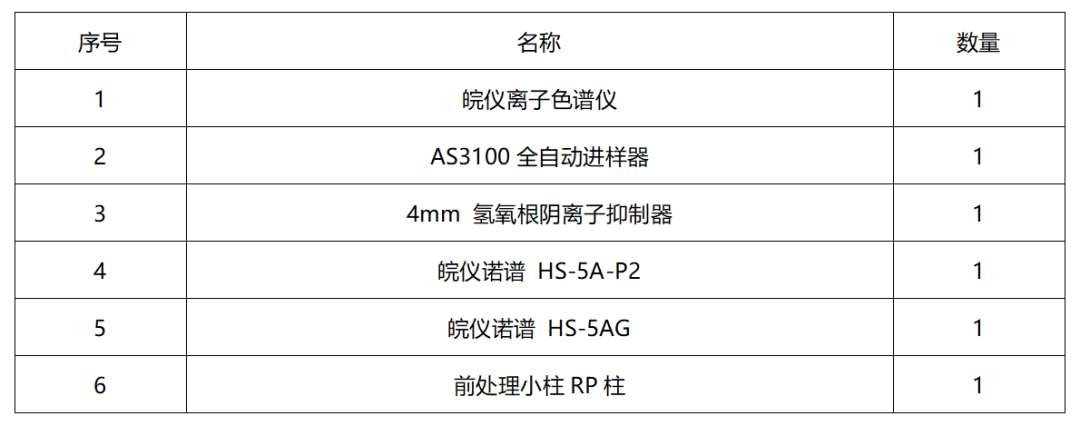

表1 離子色譜系統(tǒng)配置清單

1.2 實驗材料及輔助設備

水中氯離子標準溶液：1000mg/L；

硝酸：優(yōu)級純；

樣品：混凝土處理劑；

水系針式過濾器（0.22μm）；

萬分之一電子天平；

實驗用水為皖儀科技超純水凈化器制備，電導率為18.25MΩ·cm（25℃）。

1.3 測試條件

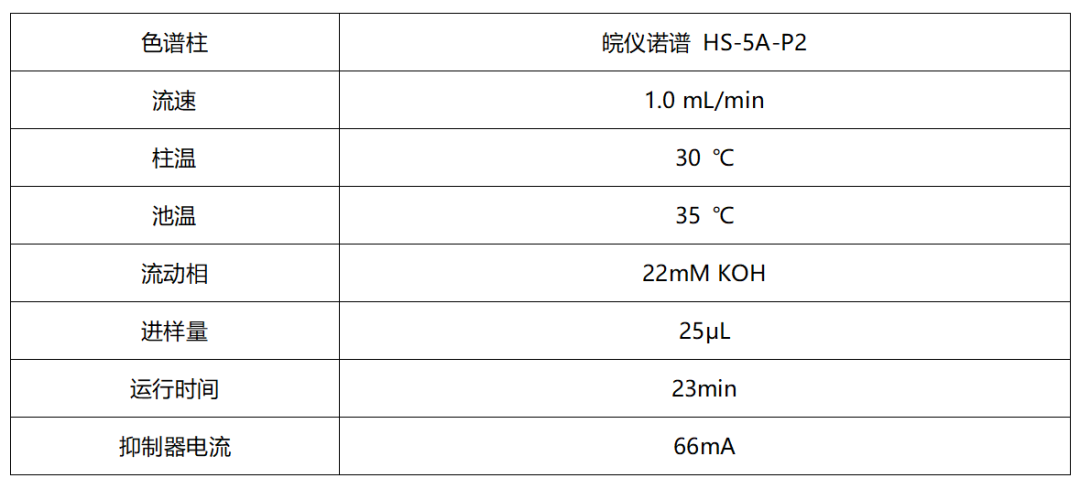

表2 離子色譜條件

1.4 樣品前處理

準確稱取0.5g外加劑試樣，精確至0.1mg。放入50mL離心管中，加入25mL水和5滴硝酸溶解試樣，試樣能被水溶解時，再加25mL水，渦旋搖勻后靜置。將樣品過前處理小柱RP柱和0.22μm一次性針頭過濾器進離子色譜儀測試。保持條件不變并進行空白實驗。

2.結果與討論

2.1 線性測試

依次移取1mg/L、2mg/L、4mg/L、6mg/L、8mg/L的氯離子系列標準工作曲線，按照1.3工作測試條件得到標準曲線譜圖多點重疊圖如圖1，線性方程見表3，氯離子在該色譜條件下線性相關系數(shù)R=0.999以上，線性良好。

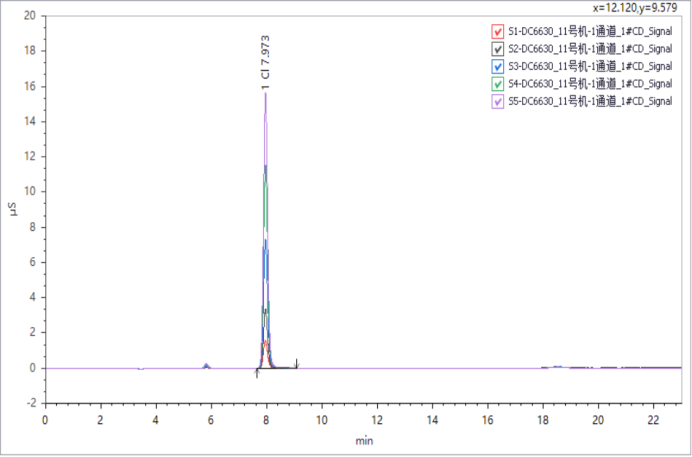

圖1 標準曲線重疊譜圖

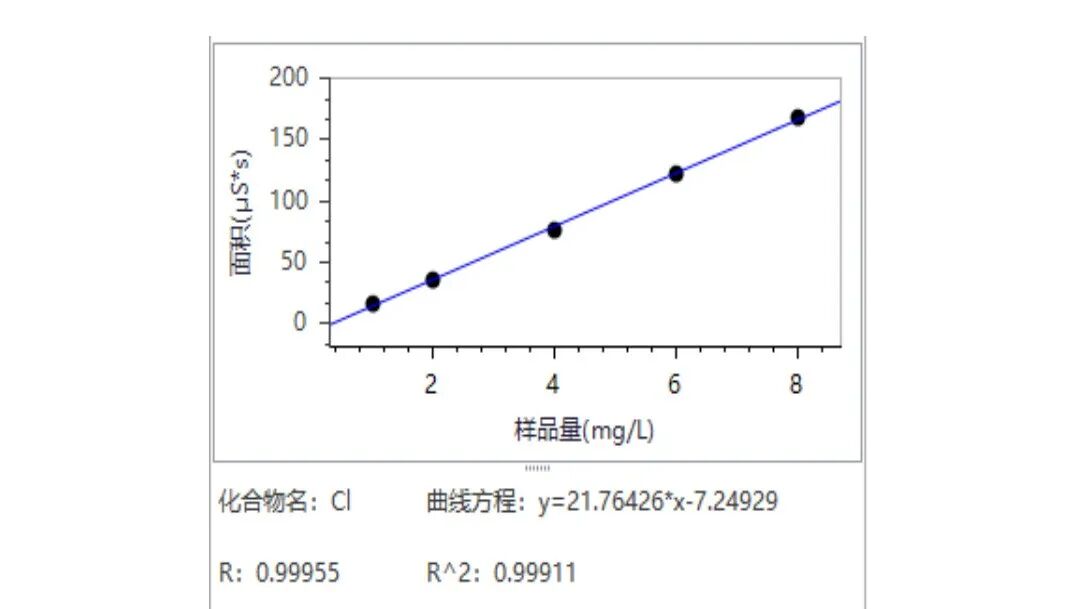

圖2 氯離子標準曲線

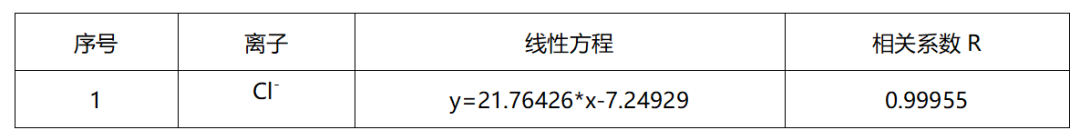

表3 標準曲線線性方程

2.2 檢出限測試

GB/T 8077-2023中《混凝土外加劑勻質性試驗方法》中規(guī)定氯離子的離子色譜儀檢出限為0.01mg/L，本方法中氯離子在0.01mg/L信噪比遠大于3，符合國標中靈敏度要求。氯離子檢出限信噪比見表4，色譜圖見圖3。

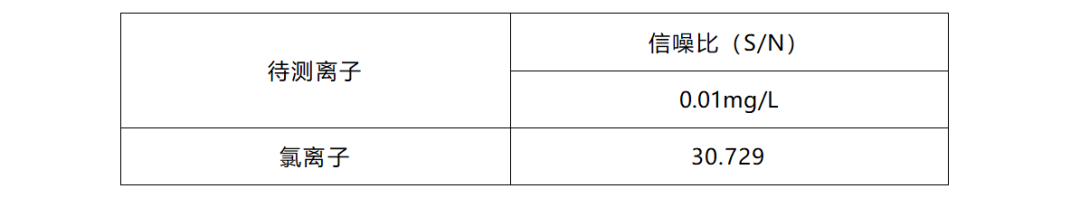

表4 氯離子檢測限信噪比

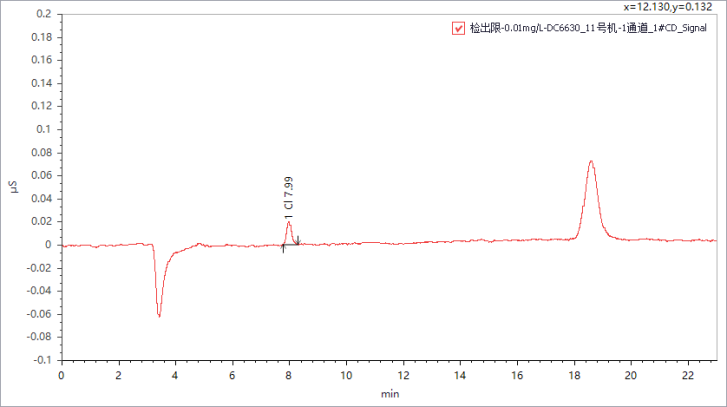

圖3 氯離子檢出限色譜圖

2.3 樣品測試

2.3.1 樣品含量測試

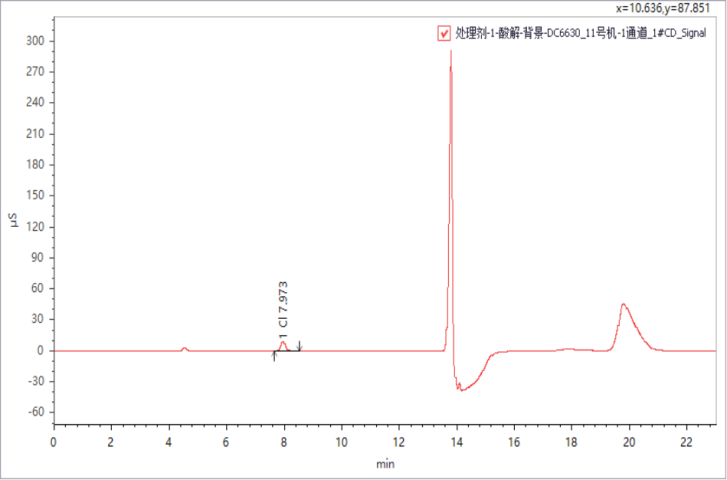

圖5 處理劑平行樣品二氯離子測試譜圖

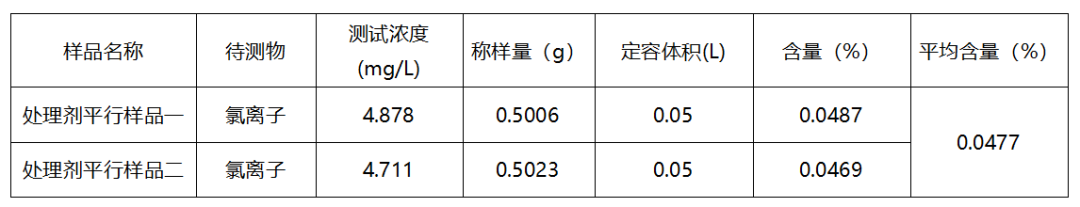

表5 樣品結果分析

備注：①檢測結果已扣除空白；②不同方法、不同實驗室間檢測結果會存在差異。

2.3.2 樣品重復性限

根據(jù)國標要求，樣品檢測的重復性限應滿足如下表6要求：

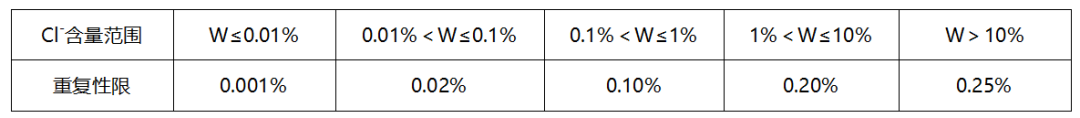

表6 樣品重復性限要求

根據(jù)2.3.1樣品的測試數(shù)據(jù)可知，處理劑重復性限為：|0.0487%-0.0469%|=0.0018%;小于0.02%，符合國標要求。

2.3.3 樣品重復性測試

在1.3的工作測試條件下，對1.4的前處理后樣品進行重復性檢測。得到譜圖多點重疊圖如圖6和圖7所示，檢測結果見表7，可見氯離子重復性試驗峰面積RSD范圍為0.238-0.243%，保留時間RSD范圍為0.015-0.028%。檢測可靠，重復性良好。

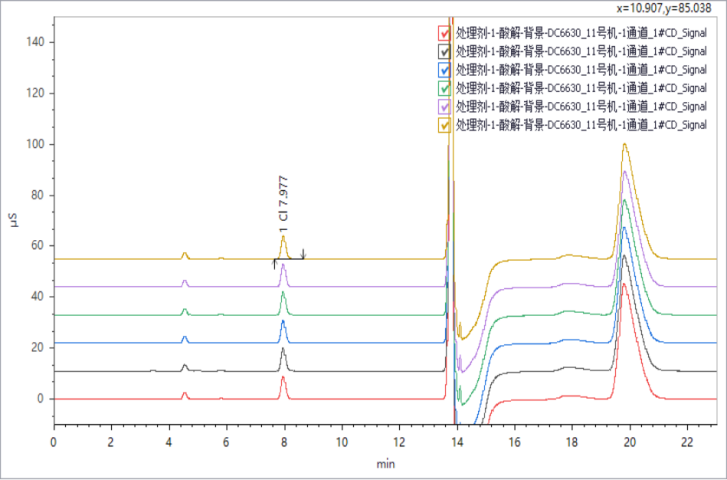

圖6 處理劑平行樣品一連續(xù)進6針氯離子重疊測試譜圖

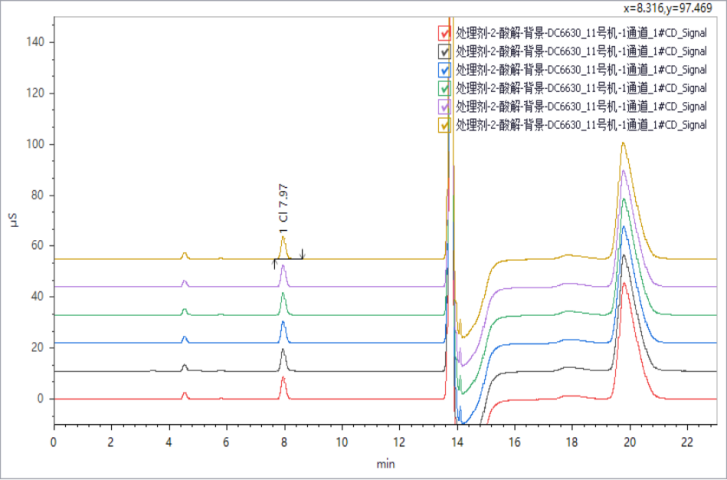

圖7 處理劑平行樣品二連續(xù)進6針氯離子重疊測試譜圖

表7 樣品重復性結果

3.結 論

本次實驗參考了即將實施的GB/T 8076-2025《混凝土外加劑》中的離子色譜法。實驗結果顯示，樣品溶液連續(xù)進樣6針，保留時間RSD為0.015-0.028%，峰面積RSD為0.238-0.243%，方法進樣檢出限良好，線性良好，相關系數(shù)R2為0.99911。以上數(shù)據(jù)均滿足國標方法對于儀器的要求。

采用皖儀離子色譜儀搭配電導檢測器，建立離子色譜法測定混凝土外加劑氯離子含量。樣品通過前處理，然后經(jīng)離子色譜柱分離，采用外標法定量，能夠對混凝土外加劑中的氯離子進行定性、定量分析，該方法簡單易行，重復性好，靈敏度、平行性和重復性限均能達到要求，可采用此方法進行混凝土外加劑氯離子含量測定。完成對發(fā)布的GB/T 8076-2025《混凝土外加劑》中的離子色譜法測定氯離子的驗證工作。
