Kniel電源系統安裝及散熱設計規范

一、核心安裝準則：

1.1 垂直安裝定位：所有電源模塊必須保持垂直方向安裝。散熱片的肋片需沿底至頂方向垂直布置，利用煙囪效應引導空氣自然向上流動。

1.2 開放空間要求：Kniel采用自然對流散熱設計。嚴禁安裝在全密閉的小型機箱或帶蓋板的封閉子機架內，必須確保電源周圍有持續流動的空氣。

1.3 安全熱間距：電源與機柜內壁、相鄰設備之間必須預留大于等于50mm的凈空距離。

二、強制風冷（散熱扇）需求判定

2.1 ：自然對流（無需風扇） 當同時滿足以下三個維度時，可采用無風扇設計： 通風條件：機柜具備良好的進出風口（如網孔門、通風柵格）。 負荷率：電源長期運行功率小于等于50%額定負載，功率損耗及溫升處于低區間。 熱環境：環境溫度處于額定范圍（零下25攝氏度至正70攝氏度）；機柜內僅布置PLC、傳感器等低熱流密度設備。

2.2 ：強制風冷（必須加裝風扇） 若出現以下任意一種情況，必須加裝機柜散熱扇以防止熱量堆積： 密閉環境：采用全封閉式結構（如IP65戶外防水柜、防爆柜），缺乏自然熱交換通道。 持續高負荷：電源長期處于大于等于80%額定負載運行。示例：大功率型號滿載時發熱量可達百瓦級，自然對流無法及時帶走熱量。 高熱量疊加：19英寸機柜內設備密集，或緊鄰變頻器、伺服驅動器等大發熱源，導致內部環境溫度趨向正70攝氏度臨界值。

三、Kniel電源散熱設計優勢

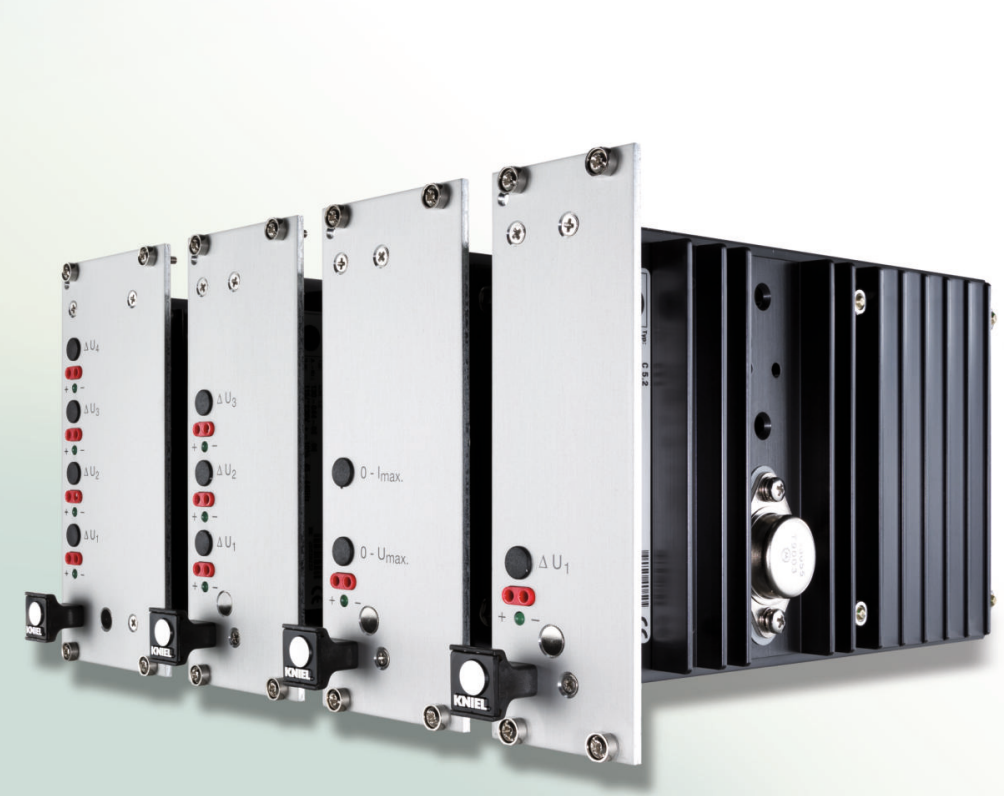

3.1 壓鑄鋁合金殼體：采用大表面積壓鑄鋁散熱片，功率管直接貼合外殼，實現從內部熱源到外部空氣的高效傳導。

3.2 工業級寬溫運行：支持零下25攝氏度至正70攝氏度無需降額運行，耐溫性能顯著優于常規工業電源。

3.3 智能熱保護機制：集成過溫保護電路。當核心部件超過安全閾值時，自動觸發限功率或停機保護，確保設備安全。

四、總結與建議

優化方案：通過增加網孔門、預留50mm間距來利用自然對流。

強制風冷時機：僅在機柜密閉、長期滿載或高密度堆疊導致熱量無法散失時，才引入強制通風。
