表面潔凈度是很多領(lǐng)域研究的重要問題。在涂層、油漆或印刷等應(yīng)用中尤其重要。如果涂覆涂層的表面不干凈，則涂層與基材之間的附著力會(huì)很差。有許多不同方法可確保工業(yè)環(huán)境中的表面清潔度，例如密集洗滌循環(huán)或等離子清洗。但是，如何確定清潔過程是否有效，目前可能花費(fèi)大量時(shí)間來研究，實(shí)際上可以快速判斷。接觸角測(cè)量是一種快速且靈敏的方法來表征清潔的有效性，它還可以用作質(zhì)量控制工具以確保合適的表面性能。

使用接觸角評(píng)估金屬表面的清潔度

干凈的金屬表面具有較高的表面自由能，與水接觸角較低。理論上來說天然金屬表面具有極高的表面自由能，甚至超過1000mN/m，這是由于將金屬原子固定在一起的強(qiáng)金屬鍵引起的。然而由于表面能如此之高，在實(shí)際應(yīng)用中完全干凈的金屬會(huì)立即與空氣中的分子發(fā)生反應(yīng)，造成表面污染。因此理論表面自由能在實(shí)際應(yīng)用中從未被測(cè)量過，但清潔表面和污染表面之間存在明顯差異。

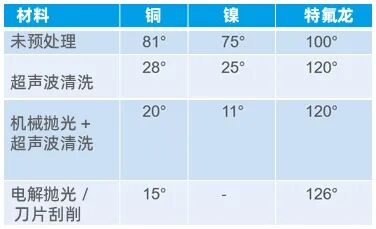

在金屬涂層前，需要對(duì)其進(jìn)行清潔以除去油脂或其他污染物。在下表1中，在任何清潔程序前后立即測(cè)量銅和鎳表面上的水接觸角。在肥皂溶液中進(jìn)行超聲波清洗后大部分污染物已經(jīng)被去除，可通過額外的清潔步驟進(jìn)一步減小接觸角。

使用接觸角評(píng)估聚合物表面清潔度

對(duì)于聚合物使測(cè)量其與水的接觸角不那么簡(jiǎn)單，因?yàn)楦蓛舻木酆衔锉砻嫔系乃佑|角數(shù)值很高。查看上表，受污染的聚四氟乙烯上的水接觸角低于天然聚四氟乙烯表面的假設(shè)（120°是理論值）。最后一個(gè)清潔步驟是用刀片進(jìn)行處理，提高了接觸角，但接觸角的提高是由于粗糙度的增加而不是清潔度的問題。

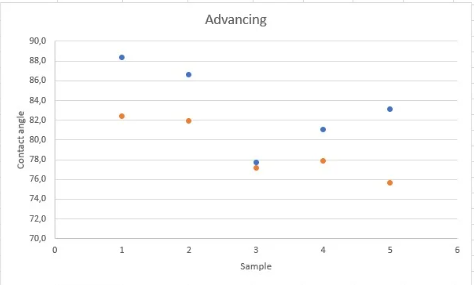

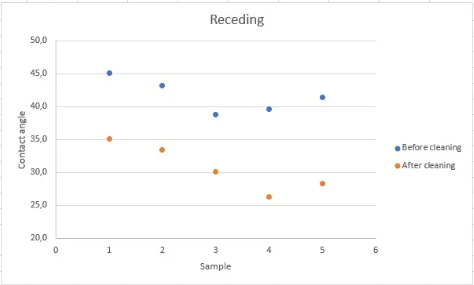

為了評(píng)估聚合物表面的清潔度，測(cè)量前進(jìn)角和后退角更為適用。從下面的數(shù)據(jù)中可以看出，所有樣品清洗前后的后退角都有明顯的差異。

如果您想了解更多關(guān)于如何使用接觸角測(cè)量來預(yù)測(cè)附著力的信息，請(qǐng)聯(lián)系DKSH索取更多相關(guān)資料。

參考文獻(xiàn)

[1] Horsthemke and J.J. Schröder, “The wettability of industrial surface: contact angle measurements and thermodynamic analysis”, Chemical Engineering and Processing: Process Intensification 19 (1985) 277
