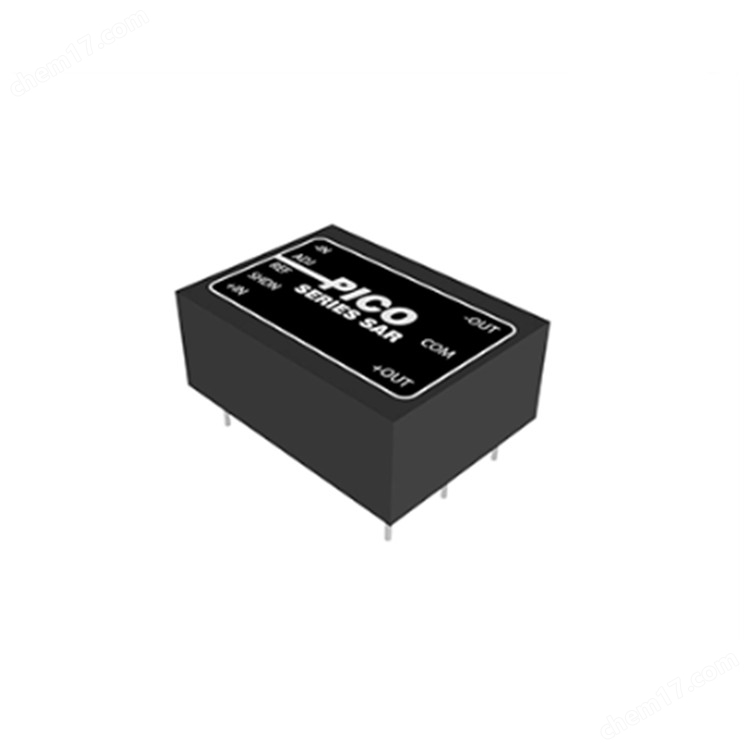

產品名稱:PICO穩壓DC-DC轉換器SAR Series
產品型號:12SAR500
產品介紹
SAR系列模塊是隔離式/穩壓DC-DC轉換器,輸出電壓可在0%至100%范圍內通過內部參考電壓或外部電壓進行編程。這些模塊具有內部參考電壓和關斷功能。保護功能包括輸入過壓/欠壓、過溫和過編程。
提供通孔封裝和表面貼裝封裝。每個輸出端均帶有中心抽頭,可實現雙輸出配置。由于采用諧振設計,其負載效應低。
性能特點
l 0-100 percent 可編程輸出功能
l Max.3W 輸出功率
l 2:1 寬輸入電壓范圍,0.5% 線性調整率
l 具有輸入過壓/欠壓、過溫和過編程保護功能
l 內置參考電壓功能
l 關斷功能
l 單路或雙路輸出配置
技術參數
產地:英國
安裝方式:通孔
輸出類型:穩壓可編程
標稱輸入電壓 (VDC):12
輸入電壓范圍 - 穩壓輸出 (VDC):7.5 - 15
雙路輸出功率max. (W):±1.5
單路輸出電壓 (VDC):500
輸出電壓min. (VDC):0
輸出電壓max. (VDC):500
輸出電流min. (mA):0
輸出電流max.(mA):6
輸出功率max. (W):3
雙路輸出電壓 (±VDC):250
每個輸出端的電流min. (mA):0
每個輸出端的電流max. (mA):3
每個輸出端的功率max.(W):1.5
線性調整率 (%):0.1
負載調整率 0-100 percent(%):4
滿載典型效率 (%):79
空載輸入電流 (mA):44
滿載典型輸入電流 (mA):315
滿載典型輸出電壓紋波 (Vp-p):2
滿載輸出電壓容差 (±%):3
環境工作溫度范圍 (°C):-25 至 +70
環境存儲溫度范圍 (°C):-55 至 +125
冷卻方式:自然空氣對流
輸出溫度系數 (%/°C):0.02
尺寸 - 長 x 寬 x 高:1.1 x 0.8 x 0.425”
重量 (克):12
外殼:玻璃增強型聚合物
灌封:真空浸漬環氧樹脂
輸入/輸出隔離電壓 (VDC):1500
工作頻率 (kHz):125 至 450
輸入過壓保護:是
輸入欠壓保護:是
過溫保護:是
控制功能:是
輸出電壓編程:是
產地 | 英國 |
安裝方式 | 通孔 |
輸出類型 | 穩壓可編程 |
標稱輸入電壓 (VDC) | 12 |
輸入電壓范圍 - 穩壓輸出 (VDC) | 7.5 - 15 |
雙路輸出功率max. (W) | ±1.5 |
單路輸出電壓 (VDC) | 500 |
輸出電壓min. (VDC) | 0 |
輸出電壓max. (VDC) | 500 |
輸出電流min. (mA) | 0 |
輸出電流max.(mA) | 6 |
輸出功率max. (W) | 3 |
雙路輸出電壓 (±VDC) | 250 |
每個輸出端的電流min. (mA) | 0 |
每個輸出端的電流max. (mA) | 3 |
每個輸出端的功率max.(W) | 1.5 |
線性調整率 (%) | 0.1 |
負載調整率 0-100 percent(%) | 4 |
滿載典型效率 (%) | 79 |
空載輸入電流 (mA) | 44 |
滿載典型輸入電流 (mA) | 315 |
滿載典型輸出電壓紋波 (Vp-p) | 2 |
滿載輸出電壓容差 (±%) | 3 |
環境工作溫度范圍 (°C) | -25 至 +70 |
環境存儲溫度范圍 (°C) | -55 至 +125 |
冷卻方式 | 自然空氣對流 |
輸出溫度系數 (%/°C) | 0.02 |
尺寸 - 長 x 寬 x 高 | 1.1 x 0.8 x 0.425” |
重量 (克) | 12 |
外殼 | 玻璃增強型聚合物 |
灌封 | 真空浸漬環氧樹脂 |
輸入/輸出隔離電壓 (VDC) | 1500 |
工作頻率 (kHz) | 125 至 450 |
輸入過壓保護 | 是 |
輸入欠壓保護 | 是 |
過溫保護 | 是 |
控制功能 | 是 |
輸出電壓編程 | 是 |
